菌落计数及抑菌圈测量仪

  • 更新时间:2024-05-08
  • 产品型号:Czone 9 / Czone 9 pro
  • 产品价格:

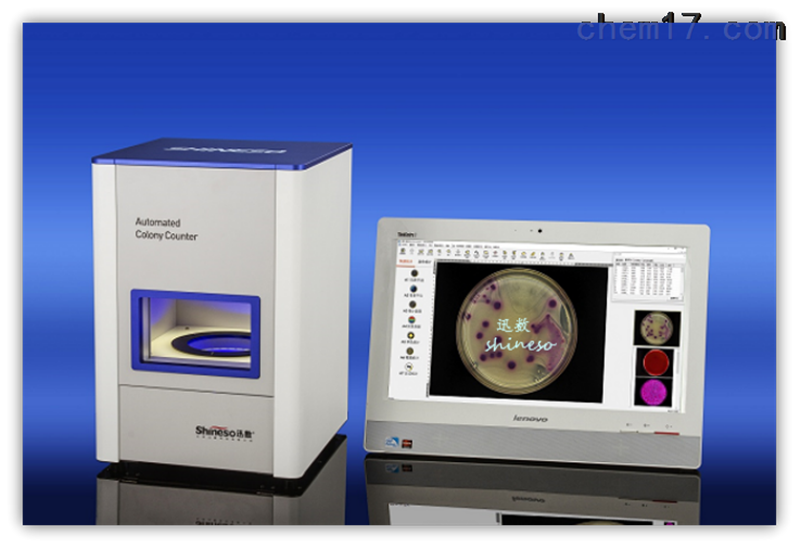

Czone 9 / Czone 9 pro是迅数科技2020出品,具备审计追踪智能菌落计数及抑菌圈测量仪,专为大中型企事业检测机构设计,可满足食品、药品、环境、水质、抗菌防腐的微生物定量分析。

品牌SHINESO/迅数科技典型配置全自动菌落计数仪
价格区间面议产地类别国产
应用领域医疗卫生,环保,食品,生物产业,制药

Czone 9 / Czone 9 pro是迅数科技2020出品,具备审计追踪的智能菌落计数及抑菌圈测量仪,专为大中型企事业检测机构设计,可满足食品、药品、环境、水质、抗菌防腐的微生物定量分析。

紧凑的钢铝合金机身、整合了三大照明模式:复式悬浮暗视野照明、彩色凌透底光照明、雾光漫反射照明。高清定焦镜头匹配高像素工业相机,无论是菌落分析还是抑菌圈测量,都能获得锐利、色彩还原细腻、分辨力*的数字图像。

软件配置丰富:智能菌落软件图像算法多,可适应微生物平板菌落的多样性,人机界面友好,易学易用;抑菌圈和抗生素效价软件能探测透明圈的边界,保证试验数据的重复性。


  • 多模式平皿影像系统

平皿载样舱可实现培养皿的雾光漫反射照明、悬浮暗视野照明、彩色(5色)凌透背光照明,光源控制器具5路彩色背景选择、6路照明开关、4通道无级亮度调节、双通道色温调节。




  • 彩色(5色)凌透底光照明

由全彩LED列阵构成色度均匀,亮度可调的大视场平皿背光系统,针对不同类型、色泽的培养基,通过背景照明的色彩选择,突显菌落边缘轮廓对比度


  •  高分辨率成像分析

锐利的高清定焦镜头几乎消除色像差和失真,图像亮丽清晰,具有高对比度高分辨率(Czone 9 pro配置的镜头分辨率高达200lp/mm)。

Czone 9 配置1600万像素松下CMOS芯片,Czone 9 pro配置1800万像素SONY CMOS芯片,微小菌落亦可轻松计数。






  • 新一代菌落识别、统计技术

迅数新一代菌落软件融汇了快速活动轮廓模型多相水平集活动轮廓模型等先进的图像分割技术,易学、易用性更上一层,仅需鼠标滚轮旋转,即可找到参数,轻松获取统计效果。

基于拓扑理论的数学形态学分割方法,能快速割相互多重粘连的菌落








微生物限度分析:白色滤膜黑线网格背景,识别计数与滤膜相近的浅色菌落





TTC染色的平皿:密集、细小的菌落准识别






3M细菌总数测试片:“基于形态约束的水平集活动轮廓模型"的分割效果





球菌计数:黑色光滑菌落,外围有环





  • 抑菌圈测量与抗生素效价测定

抑菌圈自动识别的关键是找到抑菌透明区域与底层菌的“边界线"。迅数设计的悬浮式暗视野系统,采用寿命长达10万小时LED灯珠列阵,侧逆光照明,使得透明的抑菌圈构成“黑背景",周边灰白色的菌形成高反差,大大增强了图像的对比度。

Szone多模式抑菌圈测量算法适合不同类型的抑菌圈测量

抑菌圈边缘清晰而圆润---“自动检测"算法

抑菌圈边缘细微锯齿状---“拟圆逼近"算法

抑菌圈边缘模糊---------- 三点定圆“人工检测"






抗生素效价 符合中国药典2020版二剂量法和三剂量法



  • 数据安全与审计追踪

电子数据以防篡改技术、测试环境-测试流程的智能重构技术、水印签章技术为核心,确保系统的安全性、数据的完整性、真实性,符合国家药监局计算机化系统的审计追踪要求。






主要功能与技术指标

  • 照明系统

Ø 全封闭钢铝合金机箱(32×34×46cm):精密、坚固,确保光密闭

  • 平皿载样舱:下拉式铝合金隔断窗,消除环境杂散光干扰,阻断紫外泄露、避免灰尘进入

Ø 彩色(5色)凌透背光照明

1) 可调式LED导光列阵,形成均匀、高亮的5种色彩透射光

2) 照度均匀度大于90%,确保培养皿边缘与中间得到均匀照明

Ø 雾光漫反射照明

1) 96颗LED列阵与纳米反射材料构成嵌入式雾光系统, 360°连续漫反射,凸显菌落色泽和纹理,消除玻璃培养皿折射形成的光斑、光环。

2) 色温变化范围:3100K-5800K  照度范围 50-—7000 Lux

3) LED寿命≧20000 小时

Ø 复式悬浮暗视野照明

白光LED与蓝光LED交织混合,宽带逆射,构成宇宙蓝背景

Ø 紫外反射光源:254nm用于腔体消毒、紫外诱变

Ø 光源控制器

隐形弹吸式控制面板,5通道背景颜色选择、6路照明选择开关、4通道无级亮度调节、双通道色温调节

可选择单一模式照明、或自由切换为组合模式照明

  • 数字成像

1. Czone 9

Ø 定焦镜头:8mm、 6mega-pixel、170 lp/mm 、F2~F16

Ø 工业相机:1/2.33彩色CMOS传感器、分辨率1600万像素、C-Mount、USB3.0

2. Czone 9 pro

Ø 定焦镜头:8mm、 10 mega-pixel、200 lp/mm 、F1.8~F22

Ø 工业相机:SONY 1/2.2彩色CMOS传感器、分辨率1800万像素、C-Mount、USB3.0

  • 菌落分析模块

1. 快速菌落统计

Ø 滚轮参数调节统计(4种):均质平皿、背景不均、微小菌落、彩色背景

Ø 一键响应统计(3种):单色统计、霉菌统计、反式统计

1. 高级菌落统计

Ø 单色分类统计:根据颜色精度、扩散度和菌落大小、轮廓特征,筛选特定菌落

Ø 动态调节统计:可对统计结果进行动态调节修正,快速获取统计效果。

Ø 偏差预估统计:适用于菌落颜色多且复杂的情况。

Ø 水平集多模型算法:搜索运算,获取图像分割效果,适应培养基背景变换

Ø 特定菌落统计:根据菌落色泽、大小、轮廓特征,识别特定菌落

Ø 反式统计:适合菌落类型极其复杂而培养基背景均匀

Ø 杂菌、杂质剔除:根据形态、尺寸、颜色的区别,进行自动杂菌、杂质剔除

2. 基本菌落计数功能

Ø 平皿类型:倾注、涂布、膜滤、3M纸片

Ø 全皿菌落统计:菌落总数统计,并按25档尺寸分类显示

Ø 区域选择统计:可选择圆形、矩形、任意圈定区域进行统计

Ø 多域平行统计:一次性多区域同步统计;多区域“镂空"统计

Ø 直径分类统计:设置直径范围,统计特定大小的菌落

Ø 鼠标点击统计:快速标记、添加菌落,适合培养皿边缘菌落的计数

Ø 菌落粘连分割:自动分割相互粘连的菌落,链状菌落由用户选择分割或不分割

3. 网格滤膜与3M测试片

Ø 黑色实线网格一键统计

Ø 3M细菌总数测试片、3M测试片:一键统计

Ø 3M大肠菌群测试片、3M大肠杆菌/大肠菌群快速测试片:一键统计+人工选择

4. 微生物限度分析工具

培养基适用性检查;控制菌检查-菌落形态

5. 防霉检测:定量分析防霉等级

6. 高级工具

Ø 网格清除:消除滤膜网格背景干扰

Ø 人工计数修正:添加或删除菌落

Ø 排除污染区域:鼠标勾勒任意污染区域,自动剔除污染区域的菌落数

Ø 背景文字消除:自动消除记号笔干扰

Ø 人工粘连分割:手动分割多重粘连菌落

Ø 参数自动换算:培养皿直径、样本稀释度输入,实现自动换算

Ø 文字、图形标注:各类绘图工具和中英文文字嵌入

7. 标定与测量

Ø 仪器标定:仪器自带标定、人工修正标定

Ø 一键式快速测量:一键测定大菌落,适合真菌、放线菌的单菌落分析

Ø 全皿自动测量:全皿菌落的等效直径、面积、长短径、周长、圆度分析

Ø 多向标尺测量、手动测量:长度、角度、弧度、面积、弧线、任意曲线

  • 数据安全与管理

1. “系统、数据、操作、复核"四重系统架构,分设职能与权限,确保数据信息的安全、完整和真实

  • 系统管理员:负责创建、管理所有操作员与审核员的账户和登入密码。确保操作员与操作员之间、操作员与审核员之间的账户隔离与数据隔离。

  • 数据管理员(副高层):负责全部测试数据的档案管理、以及计算机的数据库管理。封存所有审核通过的测试报告或将原始图片、测试数据备份、导出,保证了数据的完整性、安全性。

  • 操作员:负责培养皿菌落的测试、自检、修正、形成电子报告、递交审核、对审核通过后的文件进行报告打印。

  • 复核员:负责对操作员递交的测试报告进行审核。核查数据输入与处理过程,但无权修改;对存疑报告作“审核退回"处理,要求操作员重新测试;对“审核通过"的报告将性存档,无论审核员还是操作员都无权再删除,以确保数据的原始性和真实性。

2. 数据存储与导出

  • 以电子数据为主,记录:样本来源、编号、稀释度、平皿图片、识别效果、计数值、所用统计工具、参数设置、修正情况,确保记录信息完整。

Ø 满足质量审计,存储的电子数据能以PDF或Excell格式打印输出

3. 水印签章技术、防篡改技术、测试流程智能重构技术,实现有效的审计追踪

Ø 防篡改技术

1) 采用多用户登入管理,所有操作员、审核员的名字,被系统自动记录在操作流程和测试报告中;所有操作日期、审核日期,由计算机自动生成,避免错填或伪造。

2) 全部操作流程,包括:菌落图片、培养皿尺寸、样本稀释度、统计工具、所用参数、测试所得的菌落总数、自检修正后的菌落总数等,由计算机自动记录在数据库中,操作员无法进行改动,为后续审计提供全部真实数据。

Ø 水印签章技术

“审核通过"的测试报告会自动生成操作员和审核员的账户电子签名,并在报告上加印防伪的“审核通过"水印签章。

Ø 测试流程的智能重构技术

1) “复核员"打开“等待审核"的测试记录,计算机自动复原操作员的全部流程和测试环境,包括:当时所测的培养皿图片、测试结果、培养皿尺寸、样本稀释度、采用的统计工具及所用参数、测试所得的菌落总数、修正情况……

2) 通过测试环境和测试流程的重现,复核员可以追溯操作员的全部操作,复核测试结果的达到审计追踪目的。

  • 抑菌圈分析模块

1. Szone 抑菌圈多模式测量技术

Ø 自动检测:基于抑菌圈轮廓的边缘检测,适合边缘清晰、圆形抑菌圈

Ø 拟圆逼近:基于抑菌圈轮廓的圆形拟合逼近,适合边缘破裂、非标准圆形抑菌圈

Ø 人工检测:鼠标点击抑菌圈边缘上三点成圆,适合边缘模糊的抑菌圈

2. 抗生素效价测定

Ø 一剂量法效价检测:适合美国药典

Ø 二剂量法、三剂量法及合并计算:适合中国药典2020版

Ø 重复性自检:相对误差率≤0.01%、重复测量精度 ≤0.002mm

Ø 均匀性自检:相对误差率≤0.05%

Ø 台间测量差异≤0.2%

  • 仪器规格与配置

Ø 成像主机1台

Ø 菌落分析软件、自动抑菌圈测量软件、抗生素效价测定软件

Ø 品牌商务台式电脑:双核四线程CPU/4G内存/1T硬盘/21.5"高清屏,Windows 10系统
